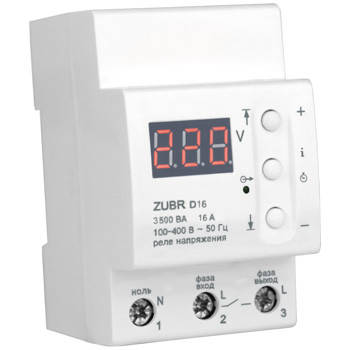

ZUBR D16 — реле напруги, бар'єр, АВР, відсікач

 Однофазне реле напруги ZUBR D16 допомагає захистити електрообладнання від надмірних коливань напруги в мережі. Пристрій вимикає навантаження у разі критичної ситуації. Ви можете вибирати верхню межу напруги в діапазоні від 220 до 280 В і нижній — от 120 до 210 В. Реле також захищає від обривання нульового дроту на LEP з попаданням його на фазу. Модель найчастіше застосовується з контакторами (магнітний пускач, силове реле).

У разі аварійної ситуації в мережі реле вимикає подавання навантаження до повної стабілізації напруги.

Таймер затримки подавання навантаження

Після того як напруга стабілізується, реле відновить подавання навантаження через заданий час затримки. Ви можете самостійно встановити тривалість затримки від 3 до 600 з (Шаг 3 с). Для компресорного обладнання, наприклад холодильників і кондиціонерів, ми рекомендуємо встановлювати її тривалість на 120–180 с.

Легке налаштування параметрів

Керування пристроєм здійснюється тільки трьома кнопками. Цифровий екран показує значення напруги та системну інформацію. З його допомогою можна легко встановити верхню та нижню межу допустимої напруги. Також екран спрощує навігацію в меню.

На корпусі міститься зелений індикатор, який сигналізує про подавання напруги.

Просте встановлення

Монтаж реле напруги ZUBR D16 здійснюється в розподільний щит на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні є ймовірність потрапляння води на пристрій, тоді щит має мати клас захисту IP55 по ГОСТ 14254.

Технічні характеристики ZUBR D:

Категорія продукції: Реле напруги

Струм: 16 А

Способ монтажа: На DIN-рейку

Кількість фаз: 1 ф. (230 вольтів)

Термозахист: Немає

TrueRMS: Немає

Проф. затримка вимкнення: Немає

Нижня межа напруги: 120-210

Верхня межа напруги: 220-280В

Номінальна потужність навантаження: 3500 ВА

Час вимкнення навантаження у разі зниження напруги: не більш ніж 1,2 с

Час вимкнення навантаження у разі перевищення напруги: не більш ніж 0,03 с

Номінальний струм навантаження: 16 А (макс. 25 А впродовж 10 хв)

Час затримки увімкнення навантаження: 3-600 с

Тип реле: Поляризоване навантаження живлення: 100-420 В

Споживання струму: не більш ніж 86 мА

Переріз проводу: не більш ніж 16 мм

Маса: 0,21 кг ±10%

Габаритні розміри: (Ш х В х Г): 53 х 85 х 70 мм

Кількість комутацій під навантаженням, не менш ніж: 100 000 циклів

Кількість комутацій без навантаження, щонайменше: 1 000 000 циклів

Ступінь захисту за ГОСТ 14254: IP20

Потужність, ВА: 3500 - 5000

Комплект постачання:реле, гарантійне свідчення, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка.
